Ремонт электроники

[Hun]

Определить распиновку разъема, сделать систему управления из электронного конструктора.

А как определить какие там элементы стоят (резисторы/конденсаторы)? Они выглядят как маленькие тёмные прямоугольники с номерами 101, 222 и 751?

Это резисторы, их можно прозвонить мултиметром и убедиться, что они нормальные.

101 = 100 Ohms
222 = 2200 Ohms
751 = 750 Ohms

[voyager3]

Шунты желательно потом зафиксировать механически. Пайка делает проводки в местах соединения хрупкими.

[WebFunk]

Видать залили какой-то жидкостью. Конструкция неудачная раз такое случается. Эта проблема может повториться в будущем. А так, изопропиловый спирт и зубной щетка в помощь. Скорее всего простая чистка поможет.

[Mad Hatter]

И как чистка восстановит работоспособность корродировавших дорожек?
Так то конечно почистить от говна в любом случае не мешает.

[IL]

Короче всё заработало. Тыща съэкономлена и пойдёт на что-нибудь более заманчивое. Выглядит плохо, не умею я паять...

Энивейс -- чем теперь плату покрыть чтобы вода не попадала? Прозрачный лак для ногтей сгодится?


[Луиджи]

он точно не проводник?!

[Starlinka]

Короче всё заработало. Тыща съэкономлена и пойдёт на что-нибудь более заманчивое. Выглядит плохо, не умею я паять...

Энивейс -- чем теперь плату покрыть чтобы вода не попадала? Прозрачный лак для ногтей сгодится?

Нормально выглядит Поищите conformal coating. А вообще они офигели столько брать за кучку резисторов и кнопок. Которые стоят доллар за десяток (если не за сотню )

[IL]

Короче всё заработало. Тыща съэкономлена и пойдёт на что-нибудь более заманчивое. Выглядит плохо, не умею я паять...

Энивейс -- чем теперь плату покрыть чтобы вода не попадала? Прозрачный лак для ногтей сгодится?

Нормально выглядит Поищите conformal coating. А вообще они офигели столько брать за кучку резисторов и кнопок. Которые стоят доллар за десяток (если не за сотню )

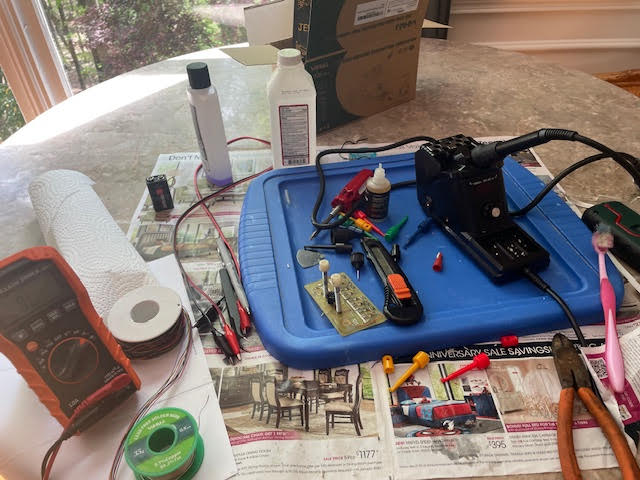

Заказал conformal coating. То что надо. Уголок юного паяльщика:


[Uzito]

Короче всё заработало. Тыща съэкономлена и пойдёт на что-нибудь более заманчивое. Выглядит плохо, не умею я паять...
Энивейс -- чем теперь плату покрыть чтобы вода не попадала? Прозрачный лак для ногтей сгодится?

Если это всё что требовалось, наверное можно было бы сделать проще - снять лак или что там сверху на дорожках, покрыть флюсом, потом просто провести припоем по дорожкам чтобы перекрыть выеденные зазоры. Там же не сантиметры отсутсвуют.
Ну или взять проволоку медную из куска CAT-5, выгнуть в нужную форму и припаять сверху к дорожке.

Покрывать чем-нибудь водостойким, лак для ногтей прозрачный пойдёт. Что-то не перманентное, что можно потом отмыть обратно ацетоном в случае чего.

[Mad Hatter]

Короче всё заработало. Тыща съэкономлена и пойдёт на что-нибудь более заманчивое. Выглядит плохо, не умею я паять...

Энивейс -- чем теперь плату покрыть чтобы вода не попадала? Прозрачный лак для ногтей сгодится?

Нормально выглядит Поищите conformal coating. А вообще они офигели столько брать за кучку резисторов и кнопок. Которые стоят доллар за десяток (если не за сотню )

Потому что могут

[Starlinka]

Уголок юного паяльщика:


Прямо как моя плита временами Только что как раз припаяла назад отвалившееся (полностью) гнездо на плате, линейка для масштаба - миллиметровые деления

[kyk]

в совецкое время, точнее в начале антисовецкого времени, славился паяльник Веллер

Покрывали канифольным лаком.

Канифоль можно было взять у супруги или детей, которые пилили на скрипках

[Луиджи]

совецкое время, паяльники… почему-то ассоциации с популяризированным в криминальных историях применением паяльника не связаны с использованием канифоли
